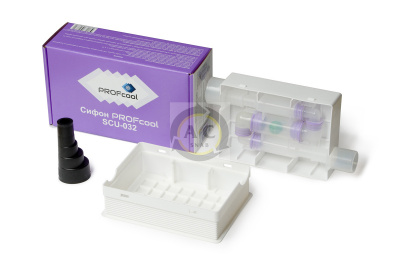

Дренажный сифон для кондиционера PROFcool SCU-032 с обратным клапаном

--- Дренажный сифон для кондиционера PROFcool SCU-032 с обратным клапаном

Новинка

Подробнее

1 100 руб./шт

Много

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Наличие

Описание

Назначение:

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха.

Описание:

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.

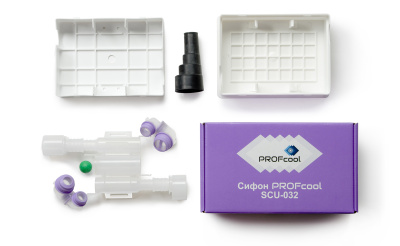

Комплектация:

1. Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС.

2. Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке.

3. Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП.

Технические характеристики:

Присоединительные размеры: Вход Ø16, Ø20, Ø25, Ø32мм, Выход Ø16, Ø20, Ø32мм.

Вес: 0,35 кг.

Пропускная способность: 0,09 л/с.

Срок службы: не менее 50 лет.

Принцип действия:

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

МОНТАЖ

Монтаж сифона для сбора конденсата от систем кондиционирования воздуха

Особенности монтажа в углубление стены:

1.Корпус сифона монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.

2. К входному и выпускному патрубку подсоединяются трубопроводы.

3. Перед заделкой трубопроводов провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».

4. Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки.

5. После проведения испытания и завершения отделки стены, верхняя часть монтажной коробки отрезается вровень к поверхности стены по углубленным ребрам.

6. Затем крышка отрезается по ближайшему углублению на ребрах и закрывается на пружинные зажимы к нижней части монтажной коробки.

Особенности монтажа по верх стены (например, в канализационной шахте):

1. Сифон монтируется сразу на стену. Он может быть установлен как в монтажной коробке так и без нее. К месту установки необходим доступ для дальнейшего обслуживания сифона. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.

2. К входному и выпускному патрубку подсоединяются трубопроводы.

3. Необходимо провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».
